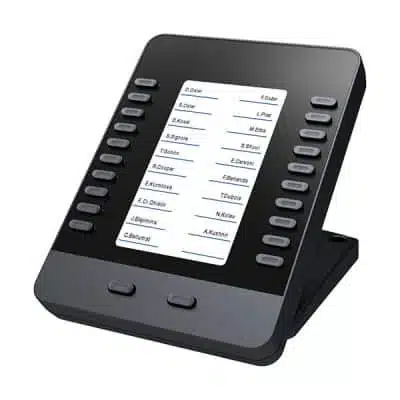

Module d’extension WelcomeConsole-EXT
- 40 touches BLF (2 pages)
- Affichage couleurs 4.3’’, 272*480
- Jusqu’à 3 modules connectés en chaîne
- Compatible avec WelcomeConsole, WP490G
Le module d'extension WelcomeConsole permet la visualisation jusqu'à 40 lignes téléphoniques. Il affiche l'état de lignes enregistrées.
Liste de colisage
- 1 x module d'extension
- 1 câble RJ12
Compatibilité
- WP490 2015/ WP490G/ BienvenueConsole
Caractéristiques du Module d’extension
- WP490EXT 2017 : 40 touches BLF programmables, écran COULEUR 4,3" 272*480
- WP490EXT avant 2017 : 20 touches BLF programmables ; Écran LCD graphique 4,3" 272 x 480 avec rétroéclairage
- Alimenté par le téléphone Wildix
- Jusqu'à 3 modules en guirlande
Description du port
- 2 ports RJ12 pour l'entrée et la sortie des données
- Prise de l'adaptateur secteur CA : Entrée : CA 100-240 V ; Sortie : cc 5 V/1 A.
Guide d'installation rapide du module d’extension
Connexion du module
Connectez le port EXT IN du module d'extension au port EXT du téléphone Wildix à l'aide d'un câble RJ12.
Pour connecter une autre WelcomeConsole-EXT en chaîne, connectez le port EXT OUT du premier module d'extension au port EXT IN du deuxième module d'extension.
Vous pouvez connecter jusqu'à 3 modules d'extension en chaîne. Dans le cas où vous connectez trois modules, il est nécessaire de connecter l'adaptateur secteur au 3ème module d'extension (disponible sur demande, code : PS-5V2A ; également compatible avec l'ancienne version, code : PS-WP4X0G). De plus, dans le cas où vous connectez deux modules + 1 WPEHS, il est nécessaire de connecter l'adaptateur secteur au 2ème module d'extension.
Remarque : les paramètres de rétroéclairage du module d'extension WelcomeConsole-EXT sont synchronisés avec WP490G 2016-2017, WelcomeConsole.
Configuration du module d’extension
Configurez les touches BLF via Paramètres de collaboration Wildix -> Touches de fonction.
Après avoir configuré 20 touches de fonction (BLF), procédez comme suit :
-
Cliquez sur Module Exp pour ajouter un ou plusieurs modules d'extension (Ajoutez plusieurs modules Exp au cas où vous auriez plusieurs modules d'extension connectés en chaîne) :
- Ajoutez des clés de fonctionnalité à surveiller via le module d'extension et déplacez-les sous la section souhaitée (sous Exp module 1 / Exp module 2 / Exp module 3… )
- Cliquez sur Enregistrer
